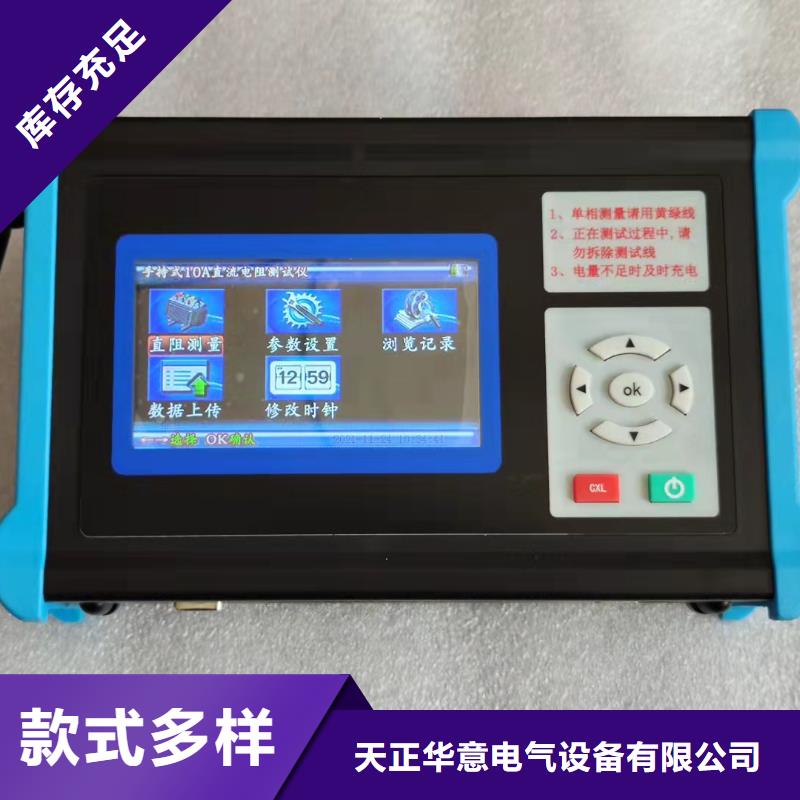

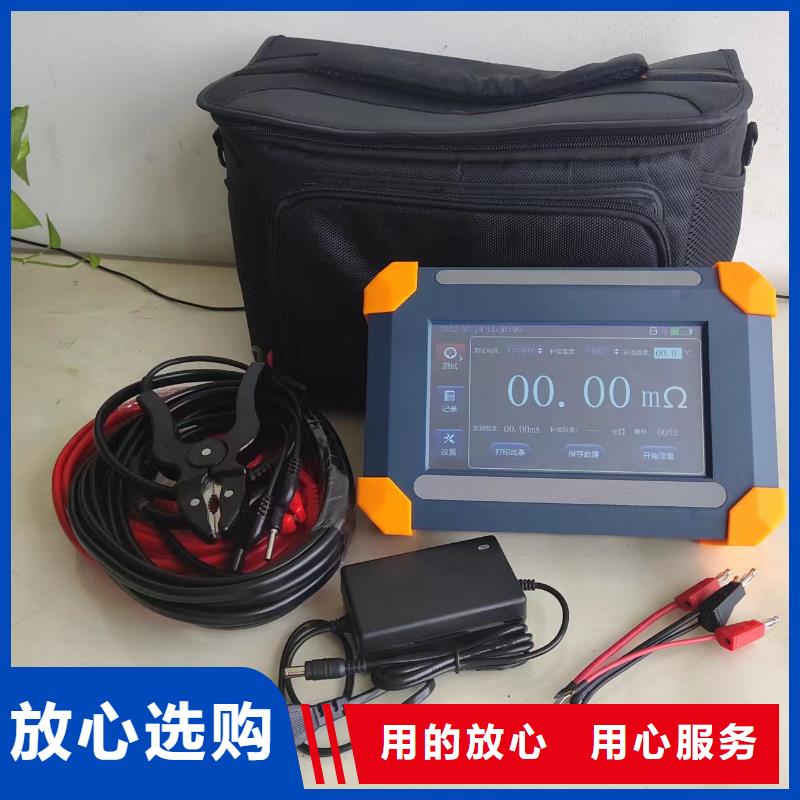

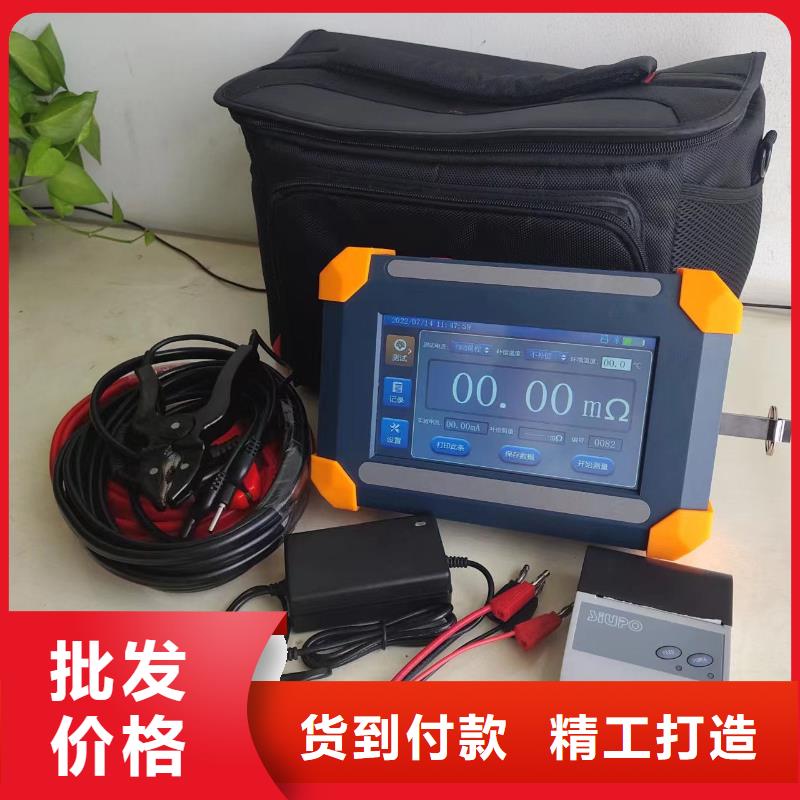

直流电阻测试仪使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图二）。图二此时顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。5.3.1直阻测试5.3.1.1参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图三）。图三“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的试验编号。测试绕组：选择需要测试的试品绕组，可选高、中、低压，分接位置：设置试品当前分接位置，分接位数值从1到40可选。测试相别：选择测试试品的单独一相阻值或三相阻值，可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”。 绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。测试电流：选择测试电流档位。

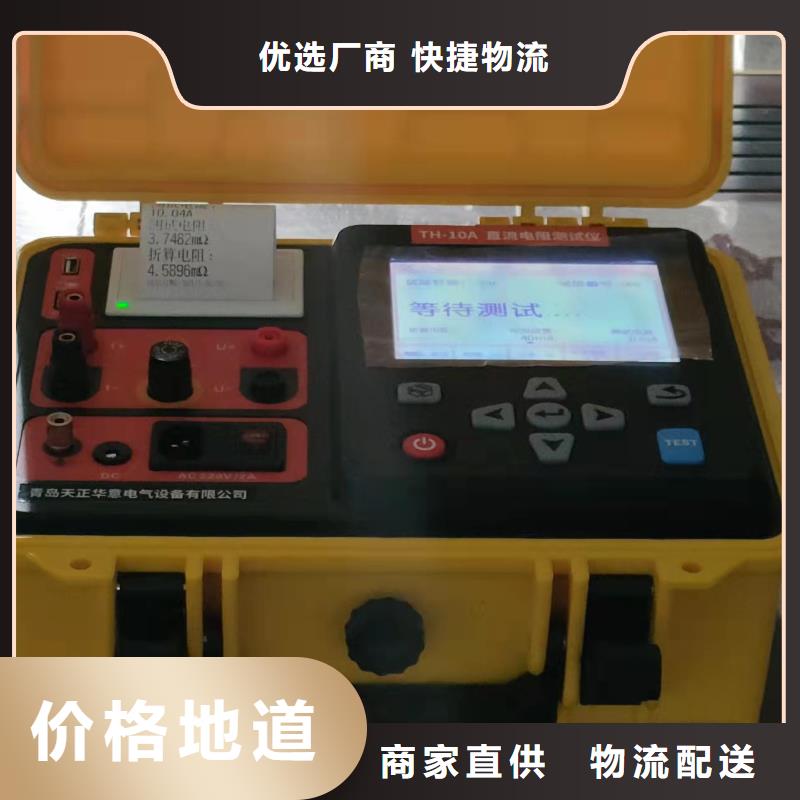

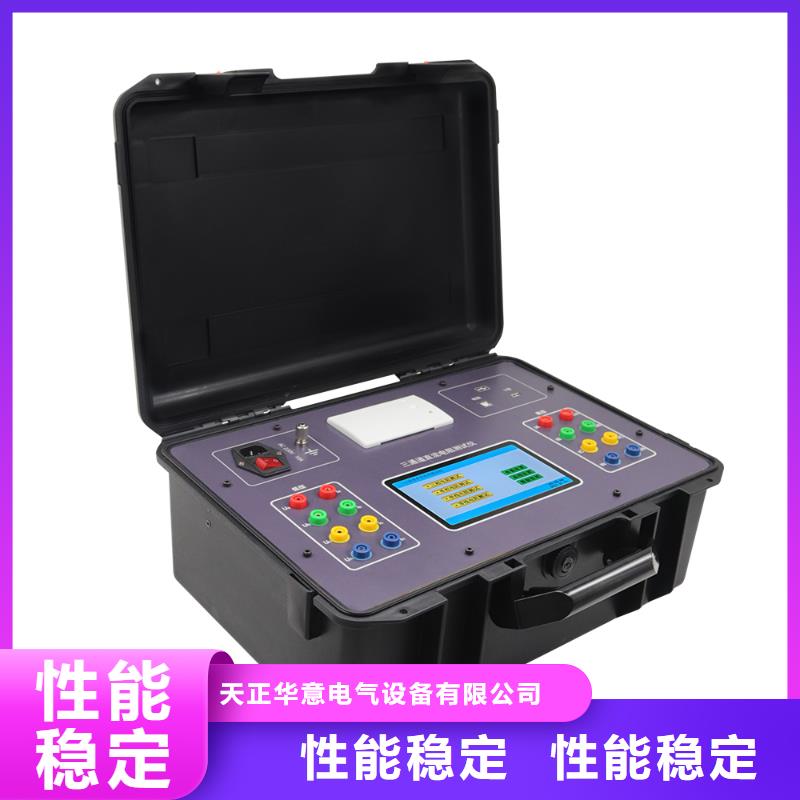

直流电阻测试仪带绕组测试按6.1要求接好测试线，仪器开机，进行完参数设置后进入“准备触发”屏，此时，中间三组数据在逐渐变化，因为仪器对绕组和开关有一个充电的过程，所以回路电阻值会从大到小变化，待三相数值都稳定后，再按“确认”键进入“等待触发”屏，此时可手动或电动操作有载分接开关，有载分接开关动作完毕后，仪器自动进入“波形显示”屏，见图六。在“波形显示”屏，上面显示的是仪器自动计算出的过渡电阻值，可供用户参考，中间从上到下三个区域分别显示的是A、B、C三相的动作波形，波形的右下角显示的是仪器自动计算的过渡时间，可供用户参考。下部分显示的是操作菜单，此时可以按“左右”键选择“继续测量”、“波形分析”、“波形存储”、“波形打印”项，按“确认”键进入相应选项，按“取消”键返回“有载测试参数设置”屏。在每条曲线下面有一条水平直线是零电流线，当切换过程中有断点时，曲线将与零电流线重合。对于M型和T型开关，其切换开关总是在单双之间作往返动作，所以测一次单到双（如1→2），再测一次双到单（如2→3）即可。对于V型开关，它是复合式的，其动触头与每一分接位的静触头的切换都不重复，上行和下行也有区别，状态也就略有差异，因此要从1分接位开始连续测完所有分接位（1→n），再反向测完所有分接位（n→1）。图六5.4.2.1.1 继续测量选择“继续测量”后，仪器进入“准备触发”屏，继续进行测试。5.4.2.1.2 波形分析选择“波形分析”后，进入“波形分析”屏，见图七。在此屏，用户可自行分析波形的过渡时间、过渡电阻值、瞬时电阻值、三相不同期性等参数。
